产品详细信息：

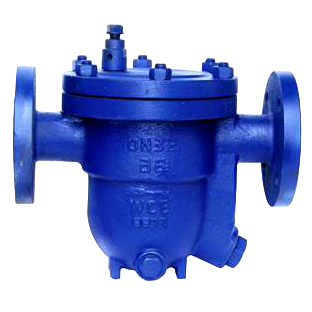

CS41H自由浮球式蒸汽疏水阀

型号：CS41H

口径：DN15-150

压力：1.6-4.0Mpa

CS41H自由浮球式蒸汽疏水阀产品介绍：

自由浮球式蒸汽疏水阀是目前国内先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。自由浮球式蒸汽疏水阀的独特优点：是选用内置排空气阀，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，小过冷度为0℃，能使加热设备达到佳工作效率；它的低工作压力0.01Mpa，大背压率≤85%。

该产品是石油、化工、印染、制药、造纸、食品等工业加热设备理想的疏水阀。

自由浮球式蒸汽疏水阀规格及技术参数：

公称通径（DN）：15-150；

公称压力（PN）：1.6-4.0Mpa；

高工作压力(PMO)：0.2-1.6Mpa；

高工作温度(TMO)：350℃；

工作介质：蒸汽凝结水；

无负荷漏气率小于3%；过冷度0.5%

高工作压力

自由浮球式蒸汽疏水阀工作原理：

自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

自由浮球式蒸汽疏水阀安装及使用说明：

1、浮球式疏水阀在安装前必须清冼管路，除去杂物。

2、疏水阀应水平安装，疏水前的管道要朝疏水阀方向下坡一点，以免产生汽锁现象,其阀体上指示的流向必须与管路内凝结水的流向一致。

3、本阀在安装时，应尽可能接近供热设备，管路直径不能小于本阀的公称通径。

4、本阀应安装在蒸汽管路的末端，低点。

5、整个装置中，各设备各安装疏水阀，分别排出凝结水，以免产生汽阻现象，影响加热效果。

6、若长期停止送汽时，疏水阀体内的积水应由阀体下端螺塞孔排出。

7、在每个疏水阀前后要安装门，宜采用闸阀，以便于维修疏水阀时使用。

订货正确选型条件：

1、根据用汽设备大耗汽量乘选用倍率（2—3倍），为大凝结水量来选疏水阀的排水量。

2、疏水阀的高工作压差，（即阀前工作压力减去阀后背压）有背压要注明。

3、疏水阀的高工作温度。

4、疏水阀使用工况。

5、连接方式。

6、阀体材料。
